Nastavljamo sa raspakivanjem Ai-Thinker paketa. Negde smo na pola, tako da ćemo možda dočekati i narednu godinu sa Ai-Thinkerom. Poslednji u nizu B&T modula je BW14, modul koji sa prethodnicima ne deli ama baš ništa zajedničko.

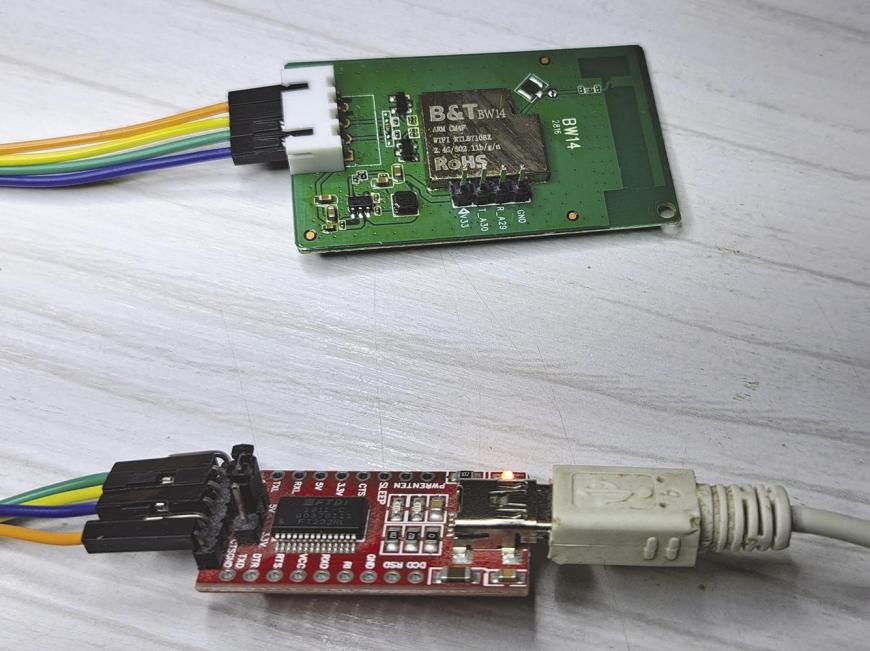

BW14 je modul povećih dimenzija u odnosu na sve prethodne. Zelena pločica je iz jednog komada, iako metalna hauba koja pokriva MCU može, na prvi pogled, da navede na zaključak da je klasičan modul na nju zalemljen. Zapravo, ne, ovo je totalno drugačiji koncept. Ai-Thinker ovu pločicu nije predvideo za lemljenje/ugradnju na ploču nosač, već da se sa pratećim mikrokontrolerom poveže preko 4-pinskog JST konektora. Pločica je malo povećih dimenzija, po našem mišljenju, bespotrebno. Na njoj se još nalaze LOG serijski header (nepopunjen), kao i nešto strujnih kola. JST konektor sadrži UART interfejs (A18 i A23) koji ka BW14 idu preko par tranzistora. Njihova uloga je da pomeraju naponsku logiku (TTL 5-12V). Podrazumeva se da elektronika pod metalnom haubom nije otporna na više od 3,3 volta. Druga dva pina se koriste za napajanje pločice naponima od pet do 12 volti. Ovo daje BW14 dosta široku lepezu mogućnosti za povezivanje. Nažalost, Ai-Thinker za ovaj konektor nije ispisao oznake. Ovo je jako čudno ako znamo da su oznake ispisane na bočnom LOG UART interfejsu. Ovaj UART (A29 i A30) nije tolerantan na više od 3,3 volta.

Pod metalnom haubom je RTL8710BN(X) ARM CM4F mikrokontroler, koji se sa lokalnom mrežom povezuje putem IEEE 802.11b/g/n interfejsa, na frekventnom opsegu od 2,4 gigaherca. Maksimalan protok podataka koji može da prenese je 65 megabita u sekundi. Pattern antene nije ni nalik već viđenim kod sličnih rešenja, kako Espressifa, tako i B&T serije. Ai-Thinker je ostavio i mesto za dodavanje eventualnog u.Fl konektora. O samoj seriji RTL8710x mikrokontrolera smo više puta pisali, posebno prateći Ai-Thinker module i razvojne ploče.

BW14 dolazi sa AT firmverom, kojim se može upravljati koristeći mikrokontroler ili običan UART adapter. Mi smo prilikom testiranja koristili jedan FTDI UART sa petovoltnom naponskom logikom, a preko JST konektora na pločici. Koliko smo mogli da vidimo, spisak AT komandi je u velikoj meri kompatibilan sa onim za BW16, o čemu smo pisali u prethodnim izdanjima. Spisak možete preuzeti odavde: i.sk.rs/358650. I dalje koristimo odličan Ai-Thinker Serial Tool. Kao i na ostalim B&T modelima, vrednost bauda je 38400. Spisak dostupnih komandi će izbaciti i sam BW14 komandom „ATS?”. Dalji postupci podrazumevali bi skeniranje dostupnih lokalnih mreža sa ATWS. Nakon toga se sa ATPN=ssid,pass povezujemo na željenu lokalnu mrežu. Komanda ATW? vraća podatke o statusu, kao što su radni režim (AP, STA), SSID, kanal, vrsta zaštite (AES u našem slučaju), PASS, MAC i IP adrese, kao i adresa gatewaya. LOG UART se koristi za flešovanje firmvera uz vrednost bauda od 115200.

BW14 je zgodna mala pločica za određene projekte sa ciljem za povezivanje sa lokalnom mrežom. Na njoj nema izvedenog niti jednog GPIO, osim dva UART-a. Trenutno, može da se koristi samo kroz AT komande, a svi znamo da je to muka živa. Možda nije lepo reći, ali, mi smo je probali da vi ne biste morali.
