SK LABS Iskorak ka 220 volti

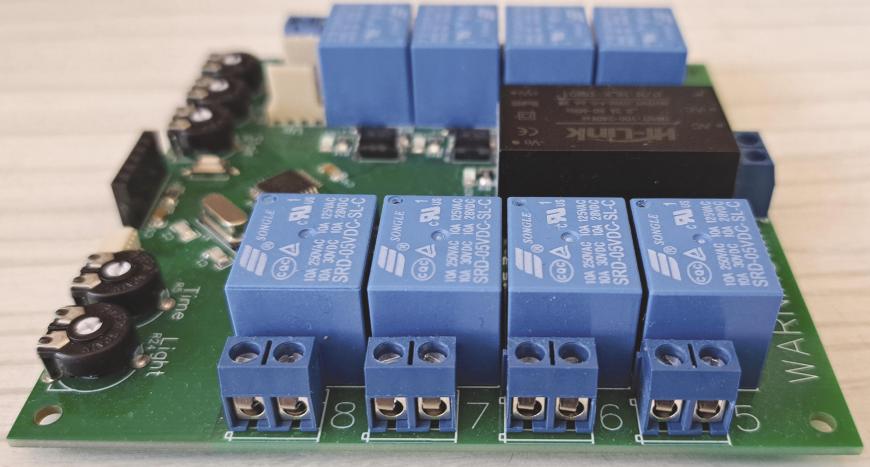

U prošlom broju (i.sk.rs/31951), pisali smo o jednom našem projektu kojim se može upravljati rasvetom stepeništa, to jest, LED trakama ispod gazišta. Rekli smo da to ne moraju biti LED trake na stepeništu, već se može upravljati dekorativnom rasvetom u bilo kom scenariju. Recimo, hodnici, osvetljene staze, rasveta pri organizovanju rođendana i drugih slavlja, ali i bilo gde, gde je potrebno upravljati jednobojnim LED svetlom ili LED trakama na 12 volti. Međutim, šta ako se za osvetljavanje stepeništa koriste zidne ugradne lampe? Ove lampe se priključuju direktno na mrežni napon od 220 volti, te nisu ni pogodne za dimovanje. Naša ploča iz prošlog broja barata sa 12 volti, a sada vam predstavljamo varijaciju na temu, kontroler svetla koji funkcioniše po sličnom principu, ali sa lampama (klasične ili LED sijalice) koje rade na 220 volti. Postoji više načina upravljanja uređajima na 220 volti. Često se i kod pametnih prekidača koriste SSR (solid state relay), u suštini, MOSFET-i (metal-oxide-semiconductor field-effect transistor). Mi smo se odlučili za elektro-mehaničke klasične releje, prvenstveno zato što je do njih bilo lakše doći. Dodatno, oni mogu da barataju sa većom strujom, ali zidna ugradna rasveta ne troši mnogo struje, pa ovo i nije prednost. Svaki relej izveden je preko optoizolatora, te smo na taj način zaštitili naš Atmega328p. Na ploči je osam releja, što je i više nego dovoljno za standardno stepenište. Ovom prilikom, samo želimo da dodamo da releji povlače svoje „škljocanje” kao nuspojavu i mogu da budu iritantni. Napajanje je povereno Hi-Link 5V/3W modulu, što je dovoljno za petovoltnu naponsku logiku kojom barata Atmega328p. Postoji nekoliko šrafovskih terminala. Ispred Hi-Link je onaj kojim se ploča napaja sa 220V, ali i lampe preko releja i pripadajućih šrafovskih terminala. Mi smo sve trace ispod ploče izložili van soldermaska da bi se mogli pojačati kalajem, te samim tim povećati maksimalna jačina struje. Iako ove lampe ne troše puno. Alternativno, nula može biti zajednička i razvedena zasebno, ali bi faza svakako išla preko releja i u tom slučaju samo jednog terminala po releju. Nismo ni ovde izostavili inpute. Tu je terminal na koji se povezuje LDR, da bismo imali podatak o osvetljenju (noć/dan). Zatim, tu su dva četvoropinska najlon konektora na koje povezujemo ultrazvučne senzore radi detekcije pokreta na dva kraja stepeništa. I na kraju, tu su četiri potenciometra kojima podešavamo parametre, o čemu smo pisali u prethodnom članku. Postoje određena odstupanja, poput same činjenice da ovde nema dimovanja, pa samim tim ni opcije fade. Ipak, zadržani su LDR za prag jačine svetla, Time za otvoreno vreme svih kanala uključenih, Stairs za odabir broja kanala i Dist za postavljanje praga do kog će ultrazvučni senzor detektovati pokret. Peti potenciometar smo označili sa X zato što u tom trenutku nismo imali ideju za šta ga upotrebiti, ali nam se učinilo da bi bilo dobro da ostane. Kao i kod ploče iz prošlog broja, i ovde se koristi QWIIC konektor i OLED ekran prilikom štelovanja, a može da se koristi i serijski terminal. Skeč, kao i sve ostale fajlove možete preuzeti ovde: i.sk.rs/358953. Skeč je malo drugačije koncipiran, ali je i dalje zadržao osnovne linije prethodnika i baziran je na ASL Shield-u. Prvo, u skeču stavljamo sve pinove sa kojima su povezani releji u rlyPins niz. Prilikom okidanja neke od izvršnih funkcija za uključivanje releja ultrazvučnim senzorom, prvo što radimo je oduzimanje u petlji for određenog broja lampi, to jest, releja koje ne želimo da uključimo. Potreban broj aktivnih, rekosmo, određujemo Stairs potenciometrom. U istoj petlji i uključujemo releje. U sledećoj for petlji na isti način ih i gasimo. Ovo se odnosi na oba smera. Na GitHub-u možete naći šemu i gerber fajlove za poručivanje PCB, ukoliko želite baš ovakav projekat. Od dodatnih komponenata, zanimljivo je, ali sve možete naći kod nas. Sama ploča je dimenzija 10×10 centimetara, jer, naprosto, treba spakovati svu elektro-mehaniku. U svakom slučaju, PCB može stati u razne ugradne ili nadgradne dozne koje se mogu naći na tržištu. Mikrokontroler možete da skinete sa nekog petovoltnog Pro Minija, a ostalo se može naći u više domaćih radnji koje nema razloga da reklamiramo. I ovde smo izostavili ISCP header, te fabrički 328p može biti manji problem. Ostajemo vam dužni za jedan programator koji koristimo za programiranje butloadera na našim pločama. On će, svakako, naći svoje mesto na ovim stranicama. Stay tuned! Upozorenje! Naša ploča radi sa naponom od 220 volti i vodovi ispod ploče su izloženi dodiru. Verovatnoća da se prilikom rada sa povezanom, ali NEUGRAĐENOM pločom ti vodovi dodirnu je velika! Ukoliko niste sigurni u to šta radite, prepustite instalaciju nekom električaru, što je svakako bolja opcija, jer električna struja UBIJA! Niti autor ovog teksta, niti sam časopis ne može da snosi odgovornost. Ovaj tekst prihvatite da je napisan u edukativne svrhe.
|
||||||||||
