Nekada davno, mašinski (i drugi) inženjeri morali su da budu i dobri tehnički crtači. Paus papir, rapidograf, lenjiri i šestari bile su osnovne alatke, a crtač je morao da bude jako oprezan, jer je jedan pogrešan potez mogao da znači da je sav dotadašnji trud propao i da crtež mora da se radi ispočetka.

Kada se početkom osamdesetih pojavio AutoCAD, doneo je revoluciju u dotadašnji proces tehničkog crtanja. Momentalno je postao standardna alatka u rukama mašinaca, ali i inženjera svih drugih grana industrije. Koristili su ga inženjeri i tehničari saobraćaja, građevine, elektrotehnike... AutoCAD se i danas obilato koristi u svim ovim granama. Ipak, pojavila se potreba za specijalizovanim rešenjima, pa su softverske kompanije već devedesetih krenule sa razvojem namenskih rešenja za svaku industrijsku granu.

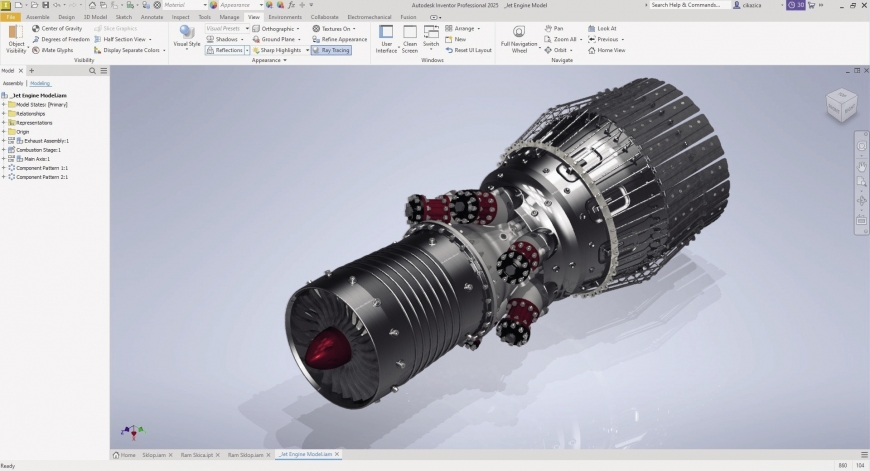

Tako su nastali programi za proizvodno modelovanje i izradu digitalnog prototipa. Upravo ovako glasi definicija Autodesk Inventora od strane Autodeska, kompanije koja ga proizvodi. Nismo sigurni koliko to može da se zaključi iz definicije, ali Inventor služi za izradu preciznog i detaljnog digitalnog 3D modela bilo kog sklopa ili proizvoda. Ono što sa ovim modelom može da se radi u stvari je ono što je impresivno i što predstavlja pravu moć Inventora. Kada jednom izradite model, bukvalno možete, preko nekoliko klikova mišem, da dobijete tehničke crteže i to iz različite perspektive, preseka, detalja. Za to je u AutoCAD-u bilo potrebno crtati svaki crtež ponaosob, a ovde su u pitanju, praktično, sekunde. Dalje, moguća je izrada „eksplodiranih crteža” koji se često vide u korisničkim uputstvima i tehničkoj dokumentaciji. Izrada sastavnica (Bill of materials), takođe, obavlja se preko nekoliko klikova mišem.

Ugrađen je i engine za renderovanje, tako da unutar samog programa mogu da se izrađuju fotorealistični prikazi modela. Model se animiranjem „oživljava” i na taj način upečatljivije može da se, na primer, prezentuje potencijalnim kupcima ili investitorima. Ugrađene su i alatke za razne simulacije, gde možete da vršite strukturne analize, simulaciju opterećenja i tako dalje. Postoji još mnogo funkcija, kako unutar programa, tako i uparivanjem sa eksternim programima i dodacima iz Autodeskove familije softvera. Kako se ovaj tekst ne bi pretvorio u puko nabrajanje samih mogućnosti, ovde ćemo se zaustaviti.

U početku beše skica

Kako, u stvari, započinje i teče proces stvaranja modela u Inventoru? Najbitnija tri pojma su sklop (assembly), deo (part) i skica (sketch). Možda se i intuitivno dâ naslutiti, ali svaki proizvod koji modelujete je sklop koji se sastoji od delova i/ili drugih sklopova. Na primeru modela automobila, glavni sklop bio bi sam automobil, a on bi bio sastavljen od drugih sklopova (na primer, motor), koji je, opet, sastavljen od podsklopova i delova. Jedan od delova bio bi ventil, na primer. Dakle, prvo je potrebno modelovati delove koji će kasnije biti uklopljeni u sklop. Prvi korak u izradi nekog dela je crtanje skice. Pomoću ugrađenih alatki, skica se „pretvara” u deo, a onda se on dodaje u sklop. Kako se sklop sastoji od više delova, potrebno je definisati veze između njih i to se obavlja uz pomoć funkcija Constraint i Joint. Ovako definisan sklop dalje može da se koristi u svrhe opisane u prethodnom pasusu.

Limovi, plastika, profili...

Na prethodno opisan način može da se kreira bilo kakav model, ali Inventor ima i dodatne funkcije koje olakšavaju rad sa specifičnim modelima i materijalima. Tako je na raspolaganju čitav set alatki za rad sa limovima (sheet metal), gde mogu da se zadaju i funkcije koje obavljaju CNC mašine za obradu limova (laser za sečenje metala, presa za savijanje, punch presa...). Tu su i alatke za rad sa plastikom.

Jedna od važnijih i kompleksnijih mogućnosti je rad sa profilima. Ovde možete da nacrtate jednostavnu skicu (kostur) na koju ćete primeniti profile iz veoma obimne baze realnih profila i da na taj način lako stvorite model čelične konstrukcije. Kad smo već kod baze, Inventor ima ogromnu bazu gotovih delova, vijaka, navrtki, semeringa... Sve to je sortirano prema standardima, vrstama i veličinama. Takođe, u programu se nalazi i niz generatora koji modeluju neki deo na osnovu parametara koje unesete, pa je, tako, moguće izraditi zupčanike, lančanike, osovine i mnoge druge delove. Pritom, odmah dobijate i proračune različitih veličina, gde će vam program sugerisati ukoliko tražite nešto što je nemoguće. Sve to se nalazi u okviru Content Centera, koji se instalira zajedno sa programom.

Napredne funkcije

Kada se odomaćite u Inventoru, vreme je da se pozabavite naprednim funkcijama. Ono što je potpisnika ovih redova posebno impresioniralo prilikom upoznavanja sa mogućnostima programa je upotreba parametara. To znači da sve dimenzije, uglove, količine... možete da parametarizujete, odnosno imenujete, a ako je potrebno i da stvorite i određene relacije među njima i naknadno ih menjate.

Omogućen je i uvoz parametara iz Excela, što znači da, ukoliko pravilno definišete veze između dimenzija u skici i delovima, kao i veze između delova, jednostavnom izmenom vrednosti dimenzija u Excelu i povratkom u Inventor, sve promene se primenjuju, model se osvežava i dobijate model sa novim dimenzijama bez ikakvih intervencija. Kao ilustraciju možemo da zamislimo model stola kome možete menjati širinu, dužinu i visinu promenom vrednosti u Excelu. Tek kada ovo vidite uživo, moći ćete da shvatite koliko je ovo korisna opcija.

Funkcija iMate omogućava da neki deo ima predefinisane veze sa drugim tipom delova ili sklopova. Funkcija iPart omogućava izradu delova koji se prilikom pozivanja definišu unosom vrednosti parametara. Veoma korisna funkcija kada radite sa često korišćenim i standardizovanim delovima. Dolazimo do funkcije iLogic i ovo je jedna od zaista veoma korisnih mogućnosti programa. Naime, ovaj feature donosi upotrebu programskog jezika, u ovom slučaju Visual Basica. Nabrajati moguće vidove upotrebe u programu zaista bi bilo previše, ali na prethodnom primeru stola moglo bi se definisati da možete da birate orijentaciju stola, da li su fioke sa leve ili sa desne strane. Dodatno, koliko ima fioka, kao i da li želite da sto ima fioke ili nosač za kućište kompjutera. Sve ovo se postiže ispravnom upotrebom iLogica i preko jednog klika mišem primenjuje na model. Mogućnosti su neiscrpne!

Takmaci i cena

Naravno, Inventor nije jedini program ove namene. Direktni rival mu je SolidWorks, koji ima slične mogućnosti kao i Inventor i stvar je ukusa ili poslovnog okruženja koji od ova dva ćete odabrati. Veći deo teksta direktno je primenjiv i na SolidWorks. Postoje i drugi takmaci, a vredan pomena je Autodesk Fusion 360, koji je naknadno razvijen i predstavlja SaaS rešenje namenjeno entuzijastima i manjim radionicama.

A sada malo o ceni... Nije zanemarljiva, ali tu se postavlja pitanje šta program može da donese osobi/firmi koja ga koristi. Autodesk je davno prešao na perpetualni sistem poslovanja, odnosno godišnje licence, tako da i Inventor plaćate na vremenski ograničen rok. Cena godišnje licence u SAD je 2500 dolara, dok bi cena u Srbiji trebalo da bude slična, ali izražena u dinarima. Dobra stvar je što uvek dobijate najsvežiju verziju, a loša je to što nakon isteka vremenskog roka nemate ništa.

Ukoliko ste učenik ili student, Autodesk nudi mogućnost korišćenja posebnih licenci koje su besplatne. To je nešto što definitivno treba iskoristiti. Za sve ostale, tu je probna verzija u trajanju od 30 dana. Potrebno je registrovati se na sajtu Autodeska i dobićete link sa kog možete da preuzmete program.

Iako za programe ove vrste vlada uverenje da su veoma zahtevni i traže zver od mašine, to je samo delimično tačno. Naime, za rad sa kompleksnim modelima, sastavljenim od više desetina hiljada delova ili renderovanje kompleksne scene ili animacije, zaista će biti potreban snažan kompjuter ili radna stanica (pri svakodnevnom radu bitniji je procesor od jačine grafičke kartice), ali za upoznavanje sa Inventorom i rad sa jednostavnijim modelima biće vam dovoljna i mašina srednje klase.

Ukoliko ste mašinski tehničar/inženjer ili, jednostavno, u vama čuči duh Leonarda da Vinčija, ozbiljno biste mogli da razmotrite korišćenje Autodesk Inventora. Savladati ga nije lako, ali korišćenje i uživanje u krajnjim rezultatima je čista poezija.
