Hikvision DS-2CD2542FWD-IS IR Mini Dome Camera i DS-2CD2342WD-I 4MP WDR EXIR Turret Network Camera

Uređaje Hikvisiona do sada nismo imali prilike da imamo na stolu. U pitanju je jedan od najvećih svetskih proizvođača sigurnosne opreme, a posebno opreme za video-nadzor. Iz firme sa sedištem u kineskom gradu Hangdžou stigle su nam, za početak, dve različite kamere za video-nadzor.

IR Mini Dome je kamera koja se montira na plafon ili neku drugu ravnu površinu. Šta reći o uređaju koji vam pri prvom dodiru stavlja do znanja da je u pitanju ozbiljno parče hardvera? Ova Hikvision kamera to čini izgledom, ali možda više svojom težinom i kompaktnošću. Naime, kamera je teška čak 600 grama, dakle nije u pitanju običan „plastikaner”. Navikli smo da nam uređaji budu laki k’o perce, a ovaj nas je malo iznenadio. Prvi utisak je, dakle, više nego dobar, ali videćemo da li će kamera opravdati naša očekivanja.

U kutiji smo, osim kamere, našli manje-više sve što nam treba da kameru postavimo. Tu je prsten za montažu sa šrafovima i tiplovima, pa čak i vodootporna zaštita RJ45 priključka LAN kabla. Daje, tu je i torex ključ sa par šrafova uz pomoć kojih se kamera pričvršćuje na nosač. U istoj kesici se nalazi i alat uz čiju pomoć zakrećemo glavu kamere po potrebi u samom uređaju. Na kraju, tu je uputstvo i disk sa pratećim softverom. Na kameri je priključak za strujni adapter (12 volti, jedan amper), ali samog adaptera nema, jer će se, po prirodi stvari, ova kamera napajati preko mrežnog kabla (PoE, Power over Ethernet) sa uređaja na koji je priključena, rutera ili DVR-a (Digital Video Recorder).

Da bismo kameru postavili i povezali, potrebno ju je prethodno rasklopiti. Iako nije u pitanju ništa previše komplikovano, ipak je potrebno imati nekog iskustva. Sve bitno se nalazi na samom telu kamere unutar kućišta. Njenim rasklapanjem dobijamo pristup slotu mikro SD kartice, maksimalnog kapaciteta 128 gigabajta. U specifikacijama ne piše ništa o klasi, ali pretpostavka je da je bolje koristiti brže kartice. Tu je i mikrofon, a odmah ispod njega i jedva primetno RST/WPS taster. Kamera koju smo dobili nije varijanta sa bežičnim pristupom lokalnoj mreži, ali je kućište isto kao kod drugog modela iste kamere koji ima Wi-Fi, čemu svedoči i postojanje ležišta Wi-Fi antene. Priključak serijskog porta je tu, a na sredini je telo samog sočiva u obliku jabučice i moguće ga je zakretati u više pravaca uz alat koji smo pomenuli. Jabučica je obeležena stepenima, tako da se lako može postaviti željeni položaj sočiva u odnosu na kućište. Osim zakretanja jabučice, moguće je zakretati i sam prsten koji je drži (u sve tri ose) i na taj način se može pokriti veći broj uglova (pan i tilt). Da biste sve ovo izveli, potrebno je otpustiti jedan šraf. Zakretanje ide od -30 do 30 stepeni za pan i od 0 do 75 stepeni za tilt, sa rotacijom od 360 stepeni. Sa zadnje strane kamere je kabl sa tri priključka: napajanje, megabitni LAN port i alarm I/O port. Prilikom vraćanja poklopca treba voditi računa da sve bude dobro pritegnuto, jer je u pitanju kućište sa IP67 zaštitom, što znači da ima najveći stepen otpornosti na prašinu i višestruka polivanja vodom. Osim toga, kućište ima i IK08 zaštitu, to jest u dobroj meri je otporno na fizička oštećenja.

Ovaj Hikvision je opremljen CMOS senzorom od 1/3 inča, rezolucije četiri megapiksela, sa IR diodama oko samog sočiva, kao i IR cut filterom, koji IR uključuje automatski, a domet dioda je deset metara. Inače, sočivo je 28-milimetarsko sa otvorom blende f2.0. Sve ovo omogućava da kamera snima u punoj HD rezoluciji sa 30 frejmova u sekundi, a naravno moguće je odabrati i niže rezolucije. Za kompresiju je zadužen H.264 kodek, a bit rate video-zapisa se kreće od 256 Kbit/s do 16 Mbit/s. Hikvision je malo toga prepustio slučaju, pa je tu i 3D digitalna korekcija šuma.

Na redu je povezivanje kamere na lokalnu mrežu. Za konfigurisanje i korišćenje kamere je potreban alat koji se dobija na optičkom disku. Da bi se kamera uopšte aktivirala, potrebno je pokrenuti SADP (Search Active Device Protocol). Alat će skenirati dostupne Hikvision kamere i napraviće listu. Nas interesuje ona koja ima status inactive. Kliknemo na nju i tu pravimo lozinku i eventualno menjamo lokalnu default IP adresu. Upravljanje kamerom je moguće na nekoliko načina: putem programa iVMS-4200, koji se dobija na disku, preko web pretraživača kucanjem IP adrese u adresnu liniju, iz aplikacije za mobilne uređaje, ili, naravno, preko DVR-a na koji je priključena.

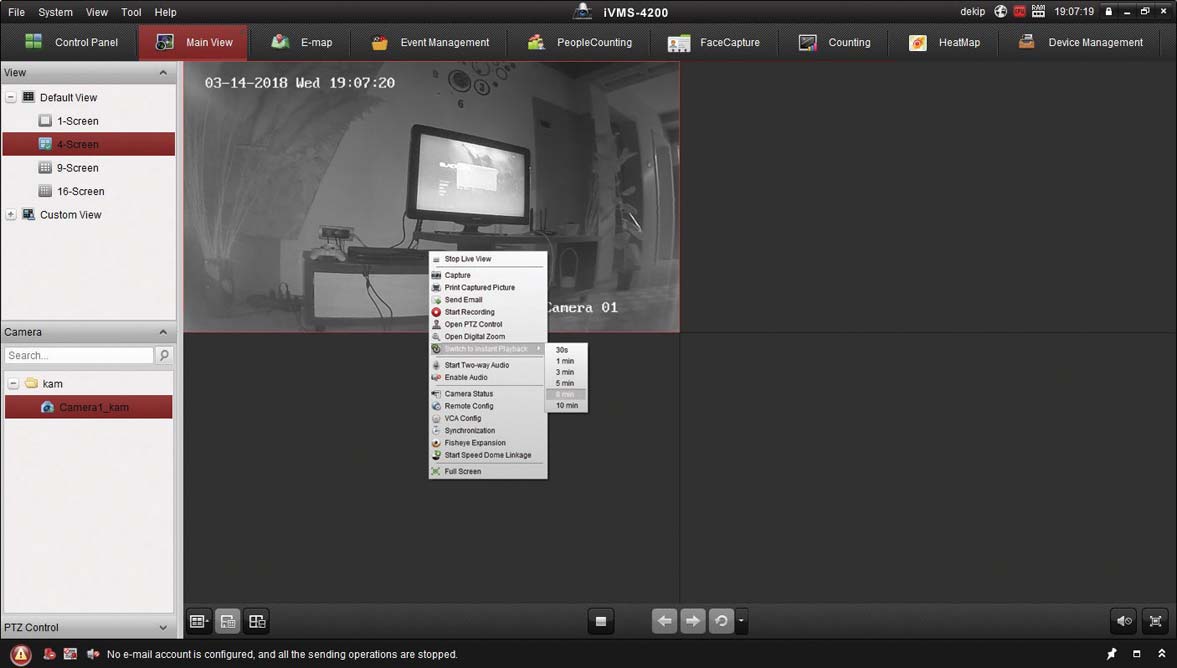

Ukoliko koristimo Hikvisionov alat, kameru je potrebno dodati u opcijama Tools: Device Management. Nakon toga, snimak će se pojaviti u tabu Main View. Tu imamo mogućnosti deljenja ekrana, rotiranja prikaza, mirror efekta, kao i pravljenja snimaka (JPEG i BMP) i video-zapisa. Među gomilom raznih podešavanja, primetili smo i nekoliko zanimljivih opcija. Naime, znamo da kamera može da uključi alarm putem alarm I/O porta. U kontrolnom panelu je sekcija sa podacima i statistikom i tu imamo mogućnost brojanja osoba i/ili vozila koja su prošla ispred kamere. Tu je i mapa, gde biramo u kom delu će se kamera fokusirati, kao i nivo osetljivosti. Privacy Mask funkcioniše obrnuto – biramo polja koje ne želimo da budu snimljena. Heat Map je tu, ali ovaj model kamere tu opciju ne podržava. Zato sistem za Intrusion Detection i Line Crossing Detection radi odlično.

Korišćenje kamere putem web pretraživača je u izvesnom smislu problem. Za taj vid komunikacije sa kamerom Hikvision koristi NPAPI plugin, koji su i Mozilla (Firefox) i Google (Chrome) odbacili. U pomenutim pretraživačima će nam GUI tražiti da instaliramo plugin, gde i nakon instalacije ne dobijamo ništa. Postojao je određeni workarround za njih, ali sa novim verzijama više ne. Ipak, na Internet Exploreru (Edgeu) sve radi bez greške. Ko je rekao da je IE beskoristan? Elem, GUI je izdeljen u tabove gde možemo pratiti šta kamera snima, puštati snimljeno, a u podešavanjima je i set opcija koje smo sretali u iVMS-4200 softveru.

Za mobilne uređaje je potrebno preuzeti aplikaciju iVMS-4500, koja je urađena standardno i jednostavno. Vrlo lako smo dodali kameru i skoro trenutno dobili Live View. Primetili smo da je, bez obzira na to preko čega pratimo kameru, prikaz sa odnosom dijagonala 4:3 nekako čudan i trapezoidan. Već 16:9 je onaj pravi. Bez obzira na to, aplikacija radi savršeno i ima dosta opcija. Ne sviđa nam se samo to što se kamera u okviru aplikacije isključuje prostim prelaskom prsta preko ekrana nagore. Jeste da se vrlo lako ponovo uključuje, ali ovo je moglo biti malo bolje rešeno. Zato je zanimljivo rešeno zumiranje samo određenog dela ekrana prostim dodirom.

Možemo reći da smo prilično impresionirani kamerom. Snimak i u dnevnim i u noćnim uslovima dobija najviše ocene. Kvalitet snimka ima i svoju cenu u vidu protoka podataka i za full HD je potreban dobar ruter. S obzirom na vrlo otporno i izdržljivo kućište, ovu kameru možemo da preporučimo za scenarija sa visokim stepenom rizika. Statistički podaci su vrlo zgodni za praćenje, a i sam trigger sistem alarma je dobro osmišljen. Kada sve sagledamo, cena od malo preko 20.000 dinara u tom slučaju i nije prevelika.

Druga kamera je u obliku turele (engl: turret; nadamo se da generacijama odraslim uz Call of Duty ne treba da objašnjavamo šta je to). Ovog puta nas nije iznenadila krajnje robusna kamera, još teža od prethodno opisane. Naime, plastika je tu da samo sakrije ozbiljno metalno kućište i prvi utisak je, kao i kod prethodne kamere, – zadovoljavajući. Uz kameru se dobija isti disk sa pratećim softverom i dokumentacija, a tu su još šrafovi za pričvršćivanje i vodootporna zaštita LAN porta.

Uz ovu kameru se ne dobija nikakav ključ, što znači da kameru nije potrebno otvarati. Sa druge strane, i nema tu šta da se podešava iznutra. Telo kamere je sferičnog oblika koje se u kućištu može rotirati u svim smerovima, a s obzirom na to da je predviđena da se postavi na plafon, može da pokrije baš svaki ugao prostorije. Pri montaži je potrebno samo uviti plastični prsten koji krije mesta za pričvršćivanje. Tu je još jedan šraf, koji služi da malo „olabavi” telo kamere radi lakšeg zakretanja, a jednom kada se fiksira, kameru je vrlo teško pomeriti. I ova kamera ima IP66 zaštitu, ali ne i IK zaštitu, što znači da je u dobroj meri otporna na prašinu i vodu, ali ne i na fizička oštećenja. Naše mišljenje je da možda i nema zvanični IK sertifikat, ali je i te kako otporna.

Kamera nema nikakvih tastera, niti slot memorijske kartice, što znači da ne može da se koristi samostalno, već kao deo sistema za nadzor sa DVR uređajem i više kamera. Za priključivanje se koristi jedan kabl na kome se nalaze megabitni LAN port i DC priključak napajanja. I u ovom slučaju strujni adapter ne dolazi uz uređaj, a kamera se inače napaja adapterom na 12 volti ili sa mrežnog uređaja (PoE). Sa prednje strane, iza dva „oka” kriju se sočivo kamere i EXIR IR. EXIR je Hikvisionova patentirana tehnologija i donosi nekoliko poboljšanja. S obzirom na to da IR svetla nisu uz samo sočivo kamere, EXIR se stara da nema unutrašnje refleksije, takozvanog IR „krvarenja”. U prevodu, u noćnim uslovima neće dolaziti do zamućivanja, pa je ovo omogućilo Hikvisonu da postavi znatno jaču IR lampu, čiji je domet čak do 30 metara. Osim toga, porađeno je na samom sočivu ispred IR-a, pa je tako mnogo bolja pokrivenost u mraku na tako velikoj razdaljini, a ujedno eliminisana prevelika izloženost na sredini, a premala u ćoškovima. Sočivo rasipa IR u četvorougaonom obliku i povećava efikasnost i do 30 odsto u odnosu na klasičan niz IR dioda oko sočiva kamere. I na kraju – problem sa insektima. Proizvođač tvrdi da su površine dovoljno glatke da pauci imaju problema da ispletu mrežu. Proizvođač očigledno nije imao posla sa našim paucima.

U turelu je i ovog puta ugrađen CMOS senzor od 1/3 inča, rezolucije četiri megapiksela, tako da je kamera u stanju da snima u punoj HD rezoluciji (1080p). Prema specifikaciji, čini se da je u pitanju isti senzor kao i u IR DOME. Osim senzora, kamera koristi isti kodek (H.264) i koristi isti bit rate. Za redukciju šuma je zadužena 3D DNR tehnologija. Ova tehnologija se može podeliti u dve kategorije: prostornu i privremenu. U prvoj odgovarajući algoritmi „češljaju” frejm po frejm i eliminišu eventualne uzroke šuma. U drugoj se analiziraju frejmovi po sekvencama. Ova tehnologija kao negativnu posledicu može da ima pojavu zamućenja ako postoje veći pokreti. Osim toga, u ovoj tureli je prisutna D-WDR tehnologija, koja podešava gamma vrednost da bi se osvetleli tamni delovi. Negativnu posledica toga mogu da budu pomalo isprani pozadinski detalji slike jer su u pitanju zaista fina podešavanja u koracima od 1 do 8. Ovo se naravno sve dešava automatski.

Za konfigurisanje kamere potrebno je ponoviti korake iz prethodno opisane IR MINI DOME. Dakle, prvo instaliramo SADP alata, gde tražimo neaktivnu Hikvision kameru, koju aktiviramo i postavljamo lozinku. Dalje joj pristupamo na isti način. Napomenućemo da sve Hikvisionove kamere dolaze sa default IP adresom 192.168.1.64 i ako ćemo ih imati više u sistemu, svakoj novoj je potrebno promeniti IP adresu, a to se može uraditi u SADP alatu. Snimak kamere se može pratiti na iste načine kao i kod prethodno opisane, dakle, preko iVMS-4200 klijenta, preko Internet Explorera (IP adresa) i preko aplikacije za mobilne uređaje. Sve što smo tamo naveli važi i u ovom slučaju.

Nažalost, imali smo problem sa krošnjama drveća, pa nismo mogli baš jasno da vidimo koliko kamera zaista može da da čist snimak na udaljenosti od 30 metara. Po onome što smo videli, čini se, sasvim pristojan. O zatvorenom prostoru i maloj udaljenosti ne treba trošiti reči. Snimak sa Hikvisionove kamere je za klasu bolji od mnogih kamera koje smo testirali u poslednje vreme. Mada tu i nema mesta poređenju, jer ova kamera i nije namenjena za sobu od 15 kvadrata. Za situacije gde je neophodan video-nadzor ispred lokala, poslovnih zgrada ili pak dvorišta i garaža, ova turela je pravo rešenje. Tim pre što za pokretanje alarma koristi razne tehnike, kao što su detekcija pokreta, konflikt u mrežnim adresama, prelazak zamišljene linije ili analiza dinamike pokreta.

Dejan PETROVIĆ
