Instar IN-5907 HD i IN-6012 HD

Od nemačke firme Instar (sa čijim proizvodima smo se prvi put sreli u SK 10/2011) ovaj put na test nam stižu dve IP kamere za video-nadzor, sa podrškom za WiFi i žične računarske mreže.

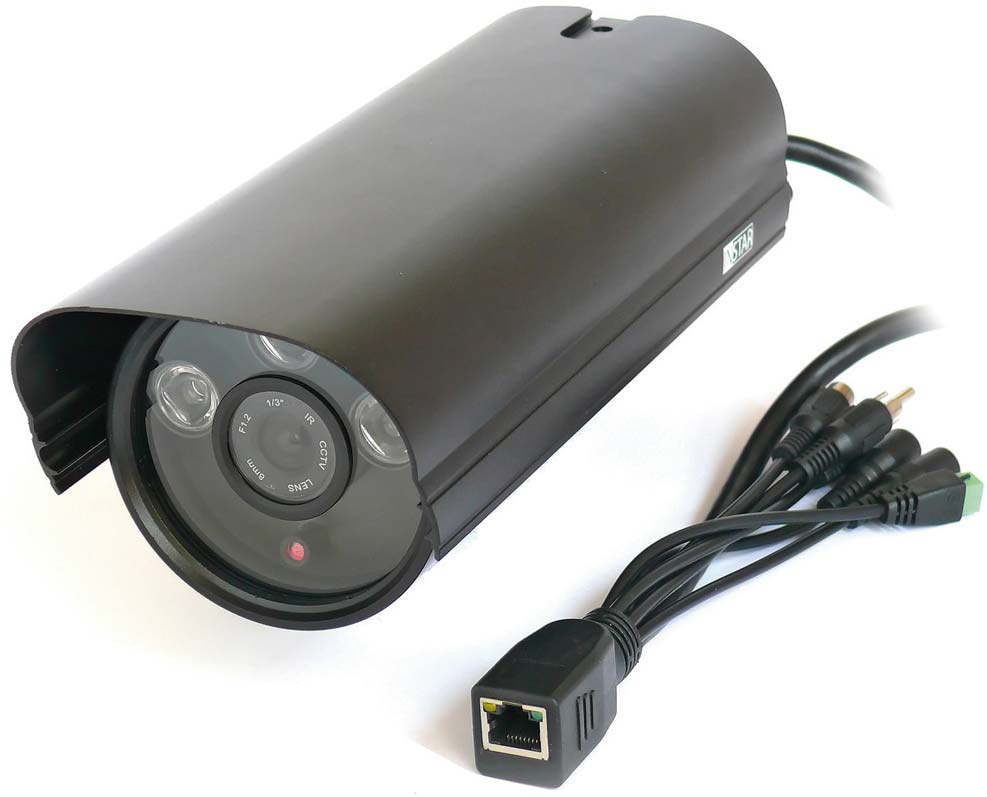

Model IN-5907 HD predviđen je za spoljašnju upotrebu. U pakovanju pored kamere stižu CD, štampana uputstva, nosač za montažu na zid, LAN kabl (Cat. 5E), napajanje (12 V, 2 A), SD kartica od 2 GB, antena (5 dBi, RP-SMA), šrafovi i tiplovi.

Kućište kamere, kao i zidni nosač izrađeni su od aluminijuma i klasičnog su dizajna. Od senzora, kamera je opremljena optičkim CMOS senzorom od 8 mm sa jednim megapikselom i rezolucijom od 720p HD, gde je ugao snimanja 45 stepeni horizontalno, kao i foto-senzorom za promenu sa noćnog na dnevno snimanje i obratno. Tu su i tri IR LED (850 nm), koje su preko potrebne za noćno snimanje, sa maksimalnim dometom do 25 m. Što se konektora tiče, tu su audio-ulaz i izlaz, RP-SMA konektor za povezivanje antene, LAN port (RJ-45), kao i ulaz i izlaz za povezivanje alarma (eksterni senzori pokreta). Tu su i slot za SD kartice koji prima kartice veličine do 32 GB (skriven iza zadnje maske), reset dugme i navoji za montažu na nosač (sa gornje i donje strane).

Za razliku od prethodnog, model IN-6012 HD je predviđen za upotrebu u zatvorenom prostoru. Paket ovog modela sadži CD, štampana uputstva, LAN kabl (Cat. 5e), napajanje (5 V, 1,5 A), SD karticu od 2 GB, zidni nosač, kameru, antenu, tiplove i šrafove.

Ista scena na dnevnom svetlu, veštačkom svetlu i noću

Kućište i nosač su izrađeni od sive plastike, a dizajn je nešto moderniji sa diskretnim belim linijama uz neke od ivica. Optički CMOS senzor je veličine 12 mm, sa jednim megapikselom i rezolucijom od 720p HD, gde je ugao snimanja 30 stepeni horizontalno. Tu je i foto-senzor za promenu sa noćnog na dnevno snimanje i obratno, a za osvetljavanje mraka služi deset IR LED (850 nm) sa maksimalnim dometom do 10 m. Konektori na raspolaganju su ulaz i izlaz za spoljne senzore pokreta (60 VDC / 125 VAC i 1 A), audio in/out (3,5 mm), LAN (RJ-45) i RP-SMA. Za snimanje sa zvukom i zvučna upozorenja tu su ugrađeni mikrofon i zvučnik. Skladištenje je omogućeno putem SD card slota sa karticama veličine do 32 GB. Ugrađeni LED indikator obaveštava vizuelno crvenom bojom status napajanja, a plavom stanje mrežne aktivnosti. Naravno, tu su i reset dugme, kao i mount za zidni stalak. Najzanimljivije kod ovog modela je motorizovana glava kamere, koja se može pomerati do 350 stepeni horizontalno, i do 100 stepeni vertikalno.

Procedura za povezivanje obe kamere je ista – potrebno ih je povezati prvo u žičnu računarsku mrežu, pa zatim u struju. Kada se butuju, u mreži se pronalaze pomoću instalacionog softvera Camera Tool, koji se mora preuzeti s internet prezentacije proizvođača, pošto se na CD-u nalazi samo link ka sajtu. Ukoliko želite da namestite WiFi pristup kameri, potrebno je da odradite povezivanje na željenu pristupnu tačku iz Web GUI-a kamere, pa nakon toga rebutujete i isključite LAN kabl iz kamere. Preko Camera Toola može se takođe podesiti konfiguracija IP adrese i uraditi update firmvera. Po rečima proizvođača, Camera Tool se može koristiti u Windows, Mac i Linux operativnim sistemima, a Web GUI-ju se može pristupiti iz browsera Chrome, Internet Explorer, Safari i Firefox.

Definisane regije za detekciju pokreta

Za sva naprednija podešavanja, potrebno je pristupiti Web GUI-ju kamere preko IP adrese pronađene preko Camera Tool programa. Podešavanja obe kamere gotovo su identična, osim onih koje su direktno vezane za hardverske razlike. Live video-strim moguće je gledati u obliku H.264 strima koji se baguje u nekim browserima, ili MJPEG prenosa, koji radi fino iz svih podržanih. Iz H.264 režima moguć je zum do 3x u toku Live feeda. Time Stamp se u živom prenosu nalazi u gornjem desnom uglu, gde je takođe moguće raditi Snapshot u realnom vremenu. Od jezika za interfejs moguće je birati samo nemački i engleski. Uređaj se softverski može rebutovati i vratiti na fabrička podešavanja, može se uraditi bekap podešavanja, kao i update firmvera na najnoviju verziju. Kamere stižu sa prepodešenim DDNS-om za direktan pristup s interneta, gde je samo potrebno propustiti port kroz kućni ruter da bi sve radilo kako valja. Adrese su u obliku ***.ddns-instar.com, a može da se podesi i alternativa (DynDNS). Tu su i uobičajene opcije poput UpnP, NTP, korisničkih naloga (Admin / User / Guest), log fajla i slično.

Što se tiče manipulacije hardverskim komponentama, imamo pristup podešavanju nivoa audio-ulaza i izlaza, rezolucije snimaka kod MJPEG (od 320 x 176 do 1280 x 720), broja fps (od 1/5 do 6), te sličnih opcija kod H.264 (1280 x 720, od 1 do 25 fps, bit-rejt od 1024 do 6144 Kbit/s, variable ili fixed bit-rejt, kvalitet slike, keyframe interval 2 – 150). Kada su u pitanju opcije za podešavanje kvaliteta snimka tu su Brightness, Saturation, Contrast, Exposure, Sharpness, kao i dodatne opcije poput okretanja (flip i mirror), Stamp (vremenski i sa imenom kamere što je zanimljivo za setup sa više kamera).

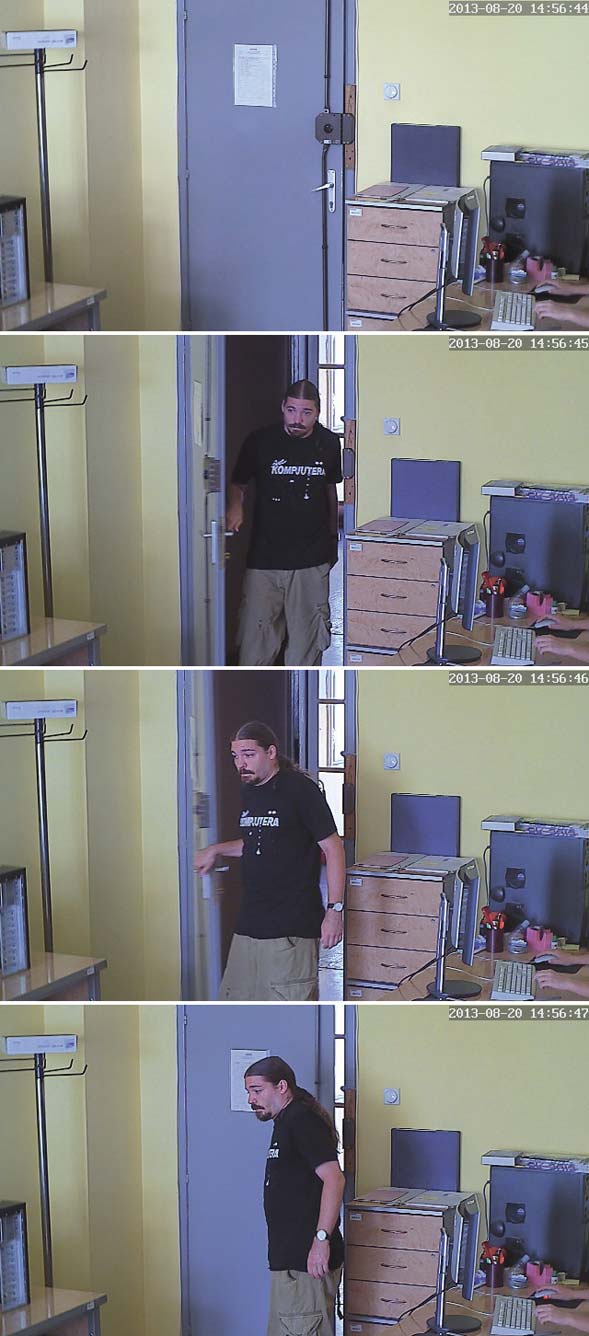

Serija fotografija dobijenih na mejl, kao izveštaj o pokretu u (plavoj) regiji 2

Ono što je posebno zanimljivo kod softverskih opcija je mogućnost podešavanja četiri oblasti u kadru, gde se za svaku posebno može podešavati osetljivost detekcije pokreta i da li je regija aktivna. Te oblasti vezuju se kasnije za akcije poput slanja mejla sa ili bez fotografije, alarma koji pokreće snimanje fotografije ili video-klipa na SD karticu ili FTP server po želji, kao i akcija aktivacije eksternog inputa ili outputa poput zvučnog alarma. Takođe, moguće je podesiti snimanje serije fotografija na SD karticu (interval u sekundama), slanje na mejl (interval u minutima) ili slanje na FTP server (interval u sekundama). Razlike u Web Gui-ju kod modela IN-6012 HD odnose se na IR LED i pokretnu glavu kamere. Naime, IR LED se mogu deaktivirati po potrebi, a glava kamere se može pomerati ručno pomoću on screen kursora u četiri smera, može se raditi horizontalno i vertikalno skeniranje, kao i snimanje i kasnije pozivanje određenih bitnih položaja kamere.

Na testu kamera obratili smo najviše pažnju na detekciju pokreta, kvalitet video-snimka i fotografije, kao i na kvalitet prelaska sa dnevnog snimanja na noćno i obrnuto. Detekcija pokreta radila je odlično – na postavljenim regijama u kadru uglavnom je fino hvatala prolaznike, s problemom prevelike osetljivosti na predefinisanim vrednostima, što se može fino štelovati u opcijama. Video-snimci su bili zadovoljavajućeg kvaliteta, ali kod brzih promena na sceni dolazi do ghost efekta, a takođe je bilo i seckanja u nekoliko snimaka. Fotografije su bile dobrog kvaliteta, pogotovo u režimu izveštavanja na e-poštu, gde su u izveštaju stizala po četiri kadra. Prelazak sa dnevnog na noćno snimanje i obrnuto je skoro trenutan i sasvim zadovoljava. Rezultate noćnog i dnevnog snimka, kao i detekcije pokreta možete videti na fotografijama.

Petar LONČAREVIĆ
