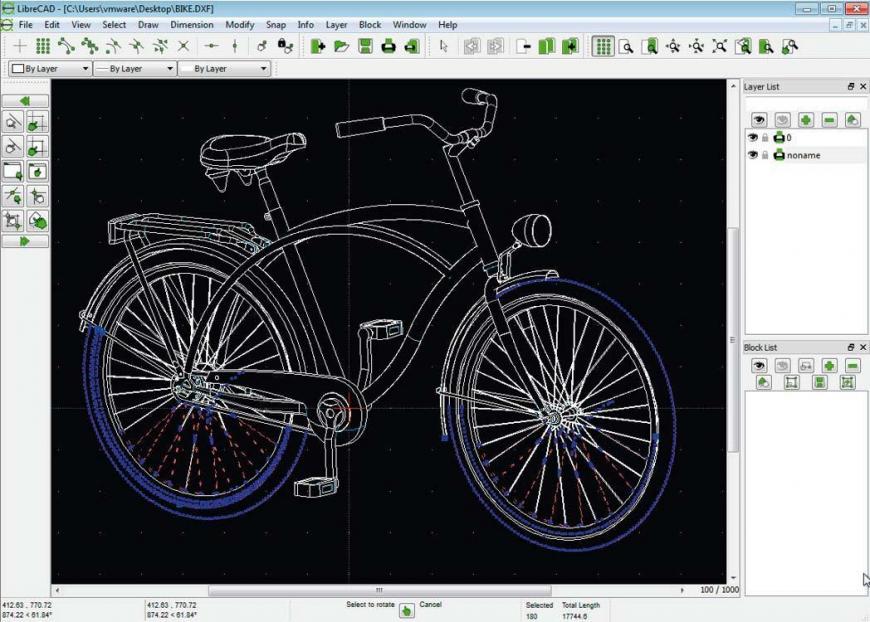

Delovi nacrtani u različitim lejerima obeležavaju se različitim bojama na crtežu

AutoCAD je prirodna i prva asocijacija na alat za izradu tehničkog crteža, ali je daleko iznad budžeta prosečnog korisnika. Besplatne alternative su dostupne, ali često ne i dovoljno kvalitetne za iole ozbiljniji rad. Srećom, postoje i izuzeci, a jedan od njih je LibreCAD.

Zasnovan na open-source strategiji razvoja, ovaj program donosi veliku slobodu rada s tehničkim crtežima. Radi se o 2D CAD alatu koji se odlično snalazi sa AutoCAD DXF fajlovima (Drawing Exchange Format). U stvari, to je i ovom programu osnovni format za rad, pa je kompatibilnost sa AutoCAD-om zagarantovana (makar do verzije DXF 2007). Osim za tehničke crteže u kućnoj radinosti, LibreCAD su prepoznali i industrijski dizajneri kao jednostavniji, a ipak dovoljno robustan rođak AutoCAD-a. Jedna od njegovih prednosti je što postoji za sve danas popularne operativne sisteme. Ako na poslu koristite Apple računar sa Mac OS X-om, kod kuće imate Linux, a uz to sarađujete i sa kolegama koje koriste Windows, svuda možete da imate isto radno okruženje, jer LibreCAD postoji za sve tri navedene platforme.

Pored standardnih alata za crtanje i dimenzionisanje, LibreCAD donosi i rad sa lejerima, ali i mogućnost preciznog pozicioniranja korišćenjem integrisanog komandnog moda, bez upotrebe miša. Svakom lejeru mogu da se dodele različite boje, tako da odmah može da se uoči kom lejeru pripada koji deo crteža. Mnoge komande su multiplicirane u smislu da se isti objekat može nacrtati na više različitih načina. Uzmimo za primer krug, koji može da se nacrta odabirom centra i povlačenjem miša, odabirom centra i radijusa, korišćenjem dve ili tri tačke... To donosi veću slobodu prilikom crtanja, dok istovremeno ne opterećuje previše program u smislu ogromnog broja opcija. Osim čuvanja projekata u standardnom DXF formatu, program dozvoljava i eksportovanje tehničkog crteža u sve poznatije grafičke formate, ali i u SVG (skalabilna vektorska grafika).

Iako je dosta jednostavan za rad, LibreCAD ipak za neke stvari zahteva konsultaciju sa uputstvom. I tu dolazimo do jedinog pravog razočarenja. Klasično, sveobuhvatno uputstvo za njega ne postoji. Doduše, odgovore na većinu pitanja možete naći na forumu ili blogu posvećenim ovom programu. Ali, definitivno nedostaje help u okviru samog programa koji će obezbediti brz i kvalitetan sistem pomoći, naročito početnicima u radu sa CAD programima.

Kada se sve sabere i oduzme, LibreCAD je ipak dokazao da je kvalitetan 2D CAD alat. Jednostavan je za upotrebu (koliko to ovaj tip programa može da bude), relativno moćan, kompatibilan s reperom u svojoj kategoriji, multiplatformski i, što je najvažnije, besplatan. Zahvaljujući toj kombinaciji sigurni smo da je na pravom putu da zauzme još zapaženije mesto među AutoCAD alternativama.
