Dejan PETROVIĆ

1. avgust 2020.

Nastavljamo našu priču o Sonoffu iz prošlog broja (i.sk.rs/28265), jer smo od dobavljača pokupili još nekoliko uređaja. Podsećamo da je Sonoff linija, firme Itead, grupa uređaja namenjena manje iskusnim graditeljima „pametnih” kuća. Mejkeri će bez po’ muke iz ovih uređaja izvući i više od onoga što je proizvođač trenutno omogućio. Osim vrlo jasnih oznaka na pločama ovih uređaja, na wiki stranicama proizvođača može se naći i kompletna dokumentacija.

Sonoff POW R2

Krenućemo od modela koji koristi identično kućište kao i TH16 iz prošlog broja. Čak je kućište zadržalo rupicu sa strane za priključivanje temperaturnih senzora (koji su ovde beskorisni). POW, kao što mu samo ime sugeriše, je Wi-Fi prekidač sa preciznim merenjem struje. Naravno, „zaboli smo nos” u zelenu pločicu unutra i jako je slična onoj iz TH16. POW dolazi sa šest terminala, od kojih su neki zajednički, poput uzemljenja i nule. Faza (L) ima dva terminala, input i output, iz razloga što se uređaj i napaja strujom koju prekida ka krajnjem potrošaču. Raspon napona koji se može koristiti sa POW je od 90 do 250 volti, uz 3500 vati maksimalne snage potrošača. POW je predviđen za ugradnju u maniru plug’n’forget, dakle, nije uređaj koji je zamišljen da bude vidljiv i lako dostupan.

Za R2 reviziju ove ploče trenutno ne postoji wiki stranica proizvođača. Naše „uveličavajuće staklo” nam govori da je i ovde kao mozak ploče upotrebljen nama jako poznati čip ESP8266EX, uz prateću elektroniku, memorijski modul i hedere za programiranje. Na mrežu se preko štampane antene POW povezuje na frekventni opseg od 2,4 gigaherca. Ploča nema mogućnost upravljanja putem daljinca na 433 megaherca, kao neke prethodne. Ugrađenom releju stanje možemo menjati mobilnom aplikacijom ili tasterom na samom kućištu. Do tastera su lampice ’Wi-Fi’ i ’Status’.

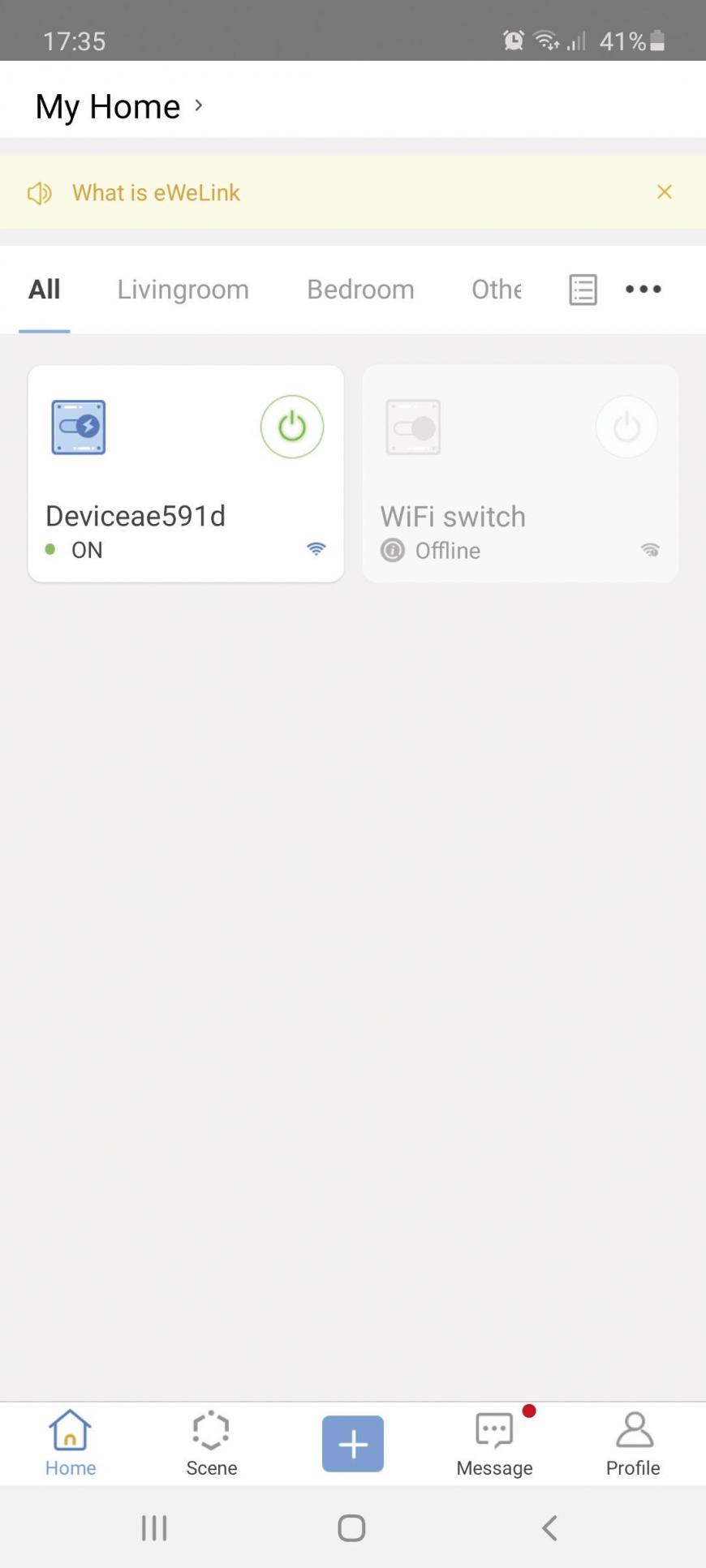

Dodajemo ga u eWeLink aplikaciju koja mu dodeljuje odgovarajući vidžet. Za testiranje smo koristili LED GU10 sijalicu od tri vata, a POW je registrovao da nam je napon malo veći od 220 volti, kao i da sijalica troši 3,2 vata, uz jačinu struje od 50 miliampera. Dodeljeni vidžet omogućava uključivanje i isključivanje povezanog uređaja, uz praćenje trenutnih vrednosti jačine struje i napona, pa time i snage. Osim Schedule,Timera i Loop Timera, najzanimljivija opcija svakako je Consumption. Tu u formi grafikona možemo pratiti dnevnu potrošnju u formi istorije i u realnom vremenu. Ove podatke možemo preuzeti u CSV formatu. Tabela je izdeljena po mesecima u tri kolone: „date”, „kW/h” i „cost”. Kao i kod prethodnih uređaja gde je to imalo smisla, i ovde se može koristiti POW, na samom tabu vidžeta, bez potrebe da se on otvara, jer govorimo o samo jednom prekidačkom mestu.

Sonoff S26

Ova pametna utičnica izgledom ne odudara od sličnih rešenja koja smo već imali na testu. Sonoff S26 je prolazna šuko utičnica na koju možemo povezati potrošače do maksimalno 2200 vati i 10 ampera. Kućište je od ABS-a i otporno je na vatru. Na sebi ima samo jedan taster za uparivanje i uključivanje povezanog potrošača. Providni plastični prsten oko tastera prenosi svetlost LED ispod.

Sonoff je i ovde upotrebio provereni ESP8266EX čip, ali ovaj put u formi modula zalemljenog bočno u odnosu na glavnu PCB. Na modulu je i štampana antena preko koje se utičnica povezuje na lokalnu mrežu, a tu su i pedovi za programiranje. Ni ova utičnica nema mogućnost upravljanja daljincem.

Po uparivanju, aplikacija eWeLink utičnici će dodeliti odgovarajući vidžet. S obzirom na to da je u pitanju relativno jednostavna sprava, vidžet nudi samo Schedule, Timer i Loop Timer. Realno, više i ne treba.

Sonoff S55

Ako se za prethodno rešenje, što se tiče pametnih utičnica, može reći da je uobičajeno i već viđeno, za ovu sa oznakom S55 to sigurno ne važi, a pravo je čudo kako do sada slično rešenje nismo imali na testu. S55 je pametna utičnica u kućištu OG tipa (overground, neukopano, nadzemno, u ovom slučaju nadzidno) koje je otporno na kvašenje i predviđeno da stoji napolju. Utičnica ima standardni dizajn ovakvih OG utičnica sa zaptivkama na kritičnim mestima i providnim poklopcem same šuko utičnice. Obično ovakve OG utičnice, ako i imaju providan poklopac, on je od plastike, a ovde je reč o providnoj gumi. Kućište elektronici pruža IP55 zaštitu. TPF u oznaci govori da je ova utičnica u stanju da se izbori sa strujama jačine do 16 ampera.

Ovde je za kontrolu korišćen ESP8285, sa štampanom antenom i izvedenim hederima za programiranje. Ostala elektronika je standardna. Taster za uparivanje i uvodnica kabla su sa donje strane. Dovodni kabl ima svoja tri terminala, a za povezivanje je potrebno osnovno predznanje o elektroinstalacijama (prvo pravilo je da se pri povezivanju struja isključi!). Ista aplikacija radi i ovde, uz iste opcije kao i kod utičnice iznad, što je i razumljivo.

Sonoff PIR2

Na redu je jedan od uređaja koji nismo mogli da otvorimo, a da ga ne oštetimo. Iz tog razloga ćete ostati uskraćeni za deo koji se tiče elektronike, jer su ti podaci nedostupni i kod proizvođača. PIR2 je senzor pokreta standardnog oblika i dimenzija za ovu vrstu uređaja. Belo plastično kućište se preko pripadajućeg nosača postavlja na zid. Napaja se sa dve AA baterije koje se moraju dokupiti. Sam PIR senzor ima efektivni domet do 12 metara, uz polje delovanja od 110 stepeni. Posebnim reflektorom je rešeno pitanje mrtvog ugla, pa će tako senzor kroz dodatni donji prozor videti i pokrete odmah ispod sebe. PIR2 podatke koje prikupi šalje putem radio talasa na frekvenciji 433 megaherca. Predviđen je da radi uz Sonoff RF Bridge o kome smo pisali u prošlom broju. Preko ovog Bridgea se u eWeLink dodaje kao i daljinci, ali pod opcijom Alarm.

Sonoff DW1

Sonoff svoj RF Bridge i reklamira uz PIR2 i uređaj kojim ćemo se sada pozabaviti. DW1 je senzor za vrata ili prozore i ne razlikuje se mnogo od sličnih rešenja o kojima smo već pisali. Sastoji se iz dva dela: manjeg sa magnetom, te većeg u kojem se nalazi Dry Reed Pipe (SK 8/2019, i.sk.rs/16071), kao i mesto za 23A bateriju od 12 volti koja se mora dokupiti. Prilikom postavljanja treba voditi računa o blizini ove dve jedinice, a svakim razmicanjem DW1 će poslati signal na frekvenciji od 433 megaherca. Udaljenost od RF Bridgea može da bude do 20 metara, uzimajući u obzir i eventualne prepreke. Na površinu se lepi dvostruko lepljivim trakama.

Sonoff RM433, DS18B20, Si7021, AL560

Uz sve navedeno dobili smo i par stvari koje ne spadaju u uređaje, ali red je da ih pomenemo. Kada smo pisali o iFan03 u prošlom broju, pomenuli smo i RM433 daljinac sa osam tastera. Za njega postoji i baza sa oznakom RM433-BASE koja ima isključivu ulogu da daljinac drži na zidu.

DS18B20 je senzor koji dolazi u formi sonde i može se koristiti kao vodootporni senzor za merenje temperature. Si7021 dolazi u plastičnom kućištu i možemo ga koristiti za merenje temperature i relativne vlažnosti vazduha. Pričali smo o produžnom kablu za ove senzore, koji nam je takođe stigao u paketu, a nosi oznaku AL560. Sa njim dobijamo još pet metara više, ukoliko za time ima potrebe.

• • •

I ranije smo pričali o Sonoff liniji kao o uređajima koji u osnovi vaš dom mogu za malo novca da propisno „opamete”. Kroz ove dve priče možete videti da uz malo predznanja i poneku ideju iz ovih komada hardvera može da se izvuče i više. Najidealnije bi bilo kada bi pored šema koje su dostupne za mnoge uređaje, Itead dostavio i firmver za njih koji bi mogli da tweakujemo po potrebi. Ovako ostaje na raspolaganju samo alternativni softver Tasmota (tasmota.github.io) koji, iz razumljivih razloga, nismo flešovali na uređaje pozajmljene iz prodavnice.
