Dijagrami toka, procesni dijagrami, blok dijagrami...

Poslovna primena računara u našim uslovima najčešće se svodi na knjigovodstvene programe, pisanje poslovnih pisama u Wordu i eventualno kreiranje tabela sa podacima u Excelu.

Process Revolution je programski paket za kreiranje poslovnih dijagrama koji na najbolji način može da opovrgne takve njihove zablude. Jeste da na prvi pogled izgleda zastrašujuće, sa velikim brojem dugmadi i opcija raspoređenih oko radne površine, ali ako se malo udubite u suštinu programa shvatićete da je sve napravljeno na logičan i jednostavan način. Polje primene ovog programa odnosi se na kreiranje blok dijagrama, procesa, dijagrama tokova, poslovnih dijagrama i svih organizacionih šema. Kada malo dublje zađete u opcije programa i upoznate se sa njegovim osnovnim funkcijama, možda ćete poželeti da uradite nešto više. To može da bude korišćenje algoritma za automatizovanje procesa kreiranja dijagrama, kreiranje Web prezentacija, eksportovanje podataka iz dijagrama u XML format... Kreirani dijagrami mogu da se snime u prirodnom formatu programa ili eksportuju u neki od poznatih grafičkih rasterskih ili vektorskih formata.

Process Revolution je program koji dozvoljava slobodno crtanje dijagrama. To u praksi znači da postoji vrlo malo ograničenja po pitanju objekata koji se postavljaju u jedan dijagram. U stvari, ova tvrdnja je samo delimično tačna. Ukoliko koristite neregistrovanu verziju, postoji jedno veliko ograničenje (maksimalno petnaest objekata po dijagramu). Registrovana verzija ukida ovo ograničenje tako da jedan poslovni dijagram može da sadrži broj objekata koji se piše sa nekoliko nula. Pored objekata, osnovu svakog dijagrama čine veze između njih, tekstualni podaci, pozadina, nivoi itd. Pozadina (Canvas) predstavlja površinu na kojoj se kreira dijagram. Maksimalna veličina dijagrama može da bude 32.768 x 32.768 piksela, što je površina koju ćete teško popuniti. Objekti predstavljaju samu suštinu dijagrama. U njima se mogu upisivati tekstualni podaci koji će ih bliže objasniti. Linkovi predstavljaju veze između objekata. Program dozvoljava više načina povezivanja: običnom linijom, višestrukom linijom, krivom linijom, sa oštrim uglovima itd. Svakoj liniji koja predstavlja link može se odrediti stil, vrsta početka i završetka i mnogi drugi parametri.

Kao i u ostalim grafičkim programima (što Process Revolution u suštini jeste) ovde se može raditi sa slojevima. Svaki dijagram ima najmanje jedan layer koji nosi naziv „Master Layer”. On je uvek prisutan, dok se svi ostali nivoi mogu uključivati i isključivati po potrebi. Objekti se mogu katalogizovati u okviru jednog dijagrama. Grupisanje objekata u jednu kategoriju vrlo je zgodna opcija jer dozvoljava daleko lakše modifikovanje dijagrama. Kada se izvrši modifikacija parametara na jednom objektu, ta promena će se automatski pridodati svim objektima koji pripadaju istoj kategoriji. Kreirani dijagrami mogu se eksportovati kao mini Web sajtovi. U nekoj od sledećih verzija autori obećavaju da će napraviti podršku za eksportovanje u PDF i RTF format.

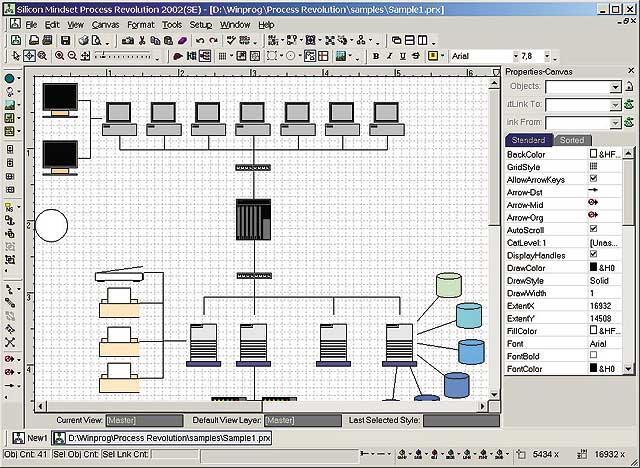

Već smo pomenuli da radna površina programa deluje pretrpana opcijama. Međutim, moglo bi se reći da je sve na svom mestu. Oko radnog dela prozora sa svih strana postavljene su opcije koje su grupisane po sličnosti. S desne strane je smešten Properties koji na tri načina prikazuje podatke za svaki objekat. Tu su standardni i sortirani prikaz i ispis tekstualnih informacija pridruženih objektu. Paleta Properties mogla bi da se uporedi sa osobinama koje se dodeljuju objektima u vizuelnim alatima za programiranje. Tu je i pogled BirdsEye (pričja perpektiva) koji može biti od velike pomoći kada radite sa velikim dijagramima. Iako se na polju poslovnih programa ovog tipa vodi žestoka borba, Process Revolution firme „Silicon Mindset” sigurno može da nađe mesto pod suncem. Dominantnu poziciju svakako drži Visio, kome je rame uz rame SmartDraw, ali posle onog što smo videli možemo reći da ni Process Revolution nije za bacanje.

Branislav BUBANJA
