Potrebna pomoc za povezivanje Winfast TV2000 XP Expert tv kartice...

[Laserstorm]

Danas sam iz servisa pokupio racunar posle upgrade-a i javio se problem oko povezivanja audio izlaza moje stare Winfast TV2000 XP Expert tv kartice na novu maticnu plocu.

Na staru maticnu plocu je ova kartica bila povezana preko 4-pinskog audio kabla na CD-In 4-pinski konektor na ploci. Nova GA-B95-HD3 ploca nema takav konektor, vec ima jedan S/PDIF In 3-pinski konektor za digitalni signal.

Ja sam vec gledajuci slike u uputstvu za plocu i kako izgleda 4-pinski S/PDIF Out konektor prespojio kablice na jednom konektoru tako da odgovaraju 3-pinskom S/PDIF ulazu.

4-pinski S/PDIF Out konektor na jednom kraju kabla:

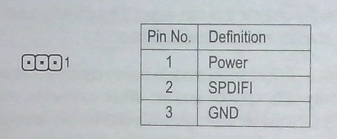

S/PDIF In na ploci:




Interesuje me misljenje iskusnijih ljudi da li je ovo OK resenje? Sigurno cu nabaviti novu TV karticu u dogledno vreme, ali bih hteo da me ovo resenje pokrije do tada.

[Aleksandar Djurovic]

Mislim da to ne moze.
Sa kartice ide analogni signal dok je S/PDIF digitalni.

Ti treba da spojis 4-pinski audio kabl na Line in ulaz na maticnoj ploci.

[Mario Pavićević]

Mozes sam napraviti kabl, uzmi taj 3pinski kablic koji bi trebalo da ide u cd ulaz na ploci,odseci ga, zalemi 3,5mm audio konektor za njega i to izbaci van kucista i spoj na line-in(plavi) ulaz zvucne kartice.

[Laserstorm]

Hvala na pomoci momci. Sve bi bilo ok kad bi se ja razumeo u lemljenje ili barem znao nekog ko se u to razume ovde u Nisu.

[vladapile]

Crvena je desni kanal, crna je levi a ona najdeblja je masa.

[Laserstorm]

Opet ja, rekoh da uradim "rebranding" MPC internal audio kabla na 3.5mm audio konektor, ali ne znam koja je koja zica.

Kabl koji imam je ovakav

http://pcrecyclingpoint.co.uk/shop/i...Photo-0049.jpg

Crvena zica je desni kanal, ali sta su crna i bela zica? Procitao sam da je bela levi kanal, ali sam takodje nasao da levi kanal takodje moze da bude crn, plav ili zelen. Obicno je crna zica uzemljenje, pa sam sad zbunjen.

Moze li neko da mi kaze sta je koja zica kod ovakvog kabla?

EDIT: Da li se mogu naci Win7 drajveri za Winfast TV2000 XP Expert tv karticu?

[Aibo]

Crna je ground, bela je levi.
