D. PETROVIĆ

1. januar 2022.

Uređaj iz naslova pripada grupi senzora refleksije i često se koristi kod robota, za praćenje linija. Bela i crna boja ne odbijaju istu količinu svetla od sebe; bela to čini više od crne, pa nije čudno što i u industrijskim postrojenjima na tamnom podu postoje bele (ili žute) linije koje roboti prate. Naša rubrika je malo dalje od industrijskih postrojenja, ali princip je isti. Ako želimo da napravimo malog robota u Arduino sistemu, senzor iz naslova može da bude odličan izbor.

QRE1113 je mali senzor, sastavljen iz IC LED koja emituje infracrvenu svetlost i IC fotootpornika koji odbijenu infracrvenu svetlost čita. Ako znamo da tamnije površine odbijaju manje svetla, tu činjenicu možemo iskoristiti i da procenimo udaljenost, uz malu pomoć kalibracije. Podatke dobijamo čitajući analogne vrednosti sa fotootpornika. Međutim, ako ćemo senzor koristiti za praćenje linija, tada su nam obično potrebne digitalne vrednosti. I to je lako. Naime, uz odgovarajuću konfiguraciju elektronskih komponenata i isto tako odgovarajući softver, isti ovaj senzor možemo da koristimo na dva načina.

Analog

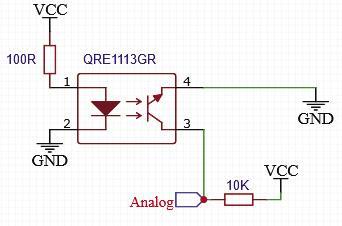

Kao što se vidi iz šeme, na IR je postavljen 100R otpornik da ograniči struju. Fotootpornik je preko 10K otpornika postavljen u pull-up konfiguraciji. Što više IC svetlosti padne na njega, ka analognom pinu mikrokontrolera poteći će manje struje. Drugim rečima, što više svetla, manje su analogne vrednosti.

int sensPin = A0;

void setup(){

Serial.begin(9600);

}

void loop(){

int sensValue = analogRead(sensPin);

Serial.println(sensValue);

}

Kao što vidite, ovo je najobičniji skeč za čitanje analognih vrednosti i tu nema šta da se doda.

Digital

Ovde je konfiguracija komponenata drugačija. I dalje je tu otpornik od 100R na IR sa istom ulogom. U niz je postavljen kondenzator. Naše je da vidimo za koje vreme će se kondenzator isprazniti. Ovo se meri mikrosekundama (manje od deset), dakle, prilično je brzo.

int sensPin = 2;

void setup(){

Serial.begin(9600);

}

void loop(){

int sensValue = readData();

Serial.println(sensValue);

}

int readData (){

pinMode( sensPin, OUTPUT );

digitalWrite( sensPin, HIGH );

delayMicroseconds(10);

pinMode( sensPin, INPUT );

long time = micros();

while (digitalRead(sensPin) == HIGH && micros() - time < 3000);

int diff = micros() - time;

return diff;

}

Sparkfunov primer ovde koristi mali trik. Senzor ne može direktno da pruži logička stanja, shodno očitavanju. Digitalni pin sa kojim smo povezali senzor prvo postavljamo kao OUTPUT i pišemo HIGH, te ga nakon deset mikrosekundi postavljamo kao INPUT i merimo koliko dugo ćemo na njemu imati HIGH logičko stanje. Ukoliko je to vreme veće od 3000 mikrosekundi, smatra se da IC refleksija nije postojala, dok u suprotnom jeste. Što duže traje refleksija, manje će biti potrebno vremena da se kondenzator isprazni. Sa komandom int bukvalno zaokružujemo razliku u vremenu, te na taj način dobijamo digitalna logička stanja.

Ovaj senzor, bez obzira na konfiguraciju, ima relativno mali domet: optimalno do tri milimetra, a maksimalno do šest milimetara. Može da radi na 3,3 i pet volti, a potrošnja struje mu je oko 17 miliampera. Sam dizajn senzora ne donosi ništa novo, sličnih rešenja ima dosta. Princip naprosto nije nov. Senzor svoj jako mali domet kompenzuje brzinom i preciznošću.
