Dejan PETROVIĆ

1. jun 2020.

Pošto je u pitanju integralac koji je za industriju zastareo, dvoumili smo se da li da ga uopšte uvrstimo u ovu seriju. Na kraju smo, zbog toga što se i dalje može naći na online policama, ipak odlučili da napišemo koji red. Na kraju krajeva, SK Labs je namenjen stvaraocima i entuzijastima. M5450B7 je MOS LED displej drajver iza koga stoji STMicroelectronics. Ovo integralno kolo u stanju je da se, osim što pogoni veći broj LED, ujedno stara i o jačini njihovog osvetljenja.

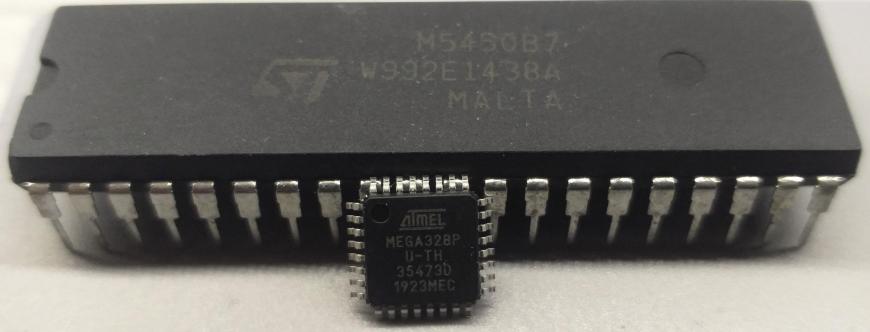

Čip koji ćemo koristiti dolazi u PDIP40 formatu. Dimenzije su mu naprosto prevelike u vremenu sveopšte minijaturizacije, pa i ne čudi to što se slabije koristi. Na slici možete videti razliku između njega i čipa Atmega 328p u QFN formatu, kakav je na Nano. U nastavku ćemo se potruditi da baš taj mali mikrokontroler upravlja ovim velikim LED drajverom, koji preko svoja 34 izlaza može da omogući do 15 miliampera u sink konfiguraciji. Zatim, tu je i trenutni generator izlaza, neprekidna kontrola osvetljenja, a sa mikrokontrolerom se povezuje putem serijskog interfejsa. Jedan od pluseva je i mogućnost napajanja naponima u rasponu od 4,75 do 13,2 volta. Naravno, IO direktno zavise od korišćenog mikrokontrolera, ali su IO izvodi ovog čipa tolerantni do istih napona kojim se čip i inače napaja.

Za napajanje su zaduženi VDD i VSS izvodi. Izvod 19 je zadužen za kontrolu osvetljenja. Ako ćemo ga koristiti, proizvođač napominje da bi na ovaj izvod trebalo dodati kondenzator od jednog nanofarada, radi smanjenja oscilacija. Izvodi od 2 do 18 sa jedne strane i od 24 do 40 sa druge strane čipa su izlazi. Izvodi 21, 22 i 23 su izvodi serijskog interfejsa sa oznakama Clock IN, Data IN i Data Enable.

M5450B7 u našem primeru napajamo sa petovoltnom linijom Atmege. S obzirom na to da naš Arduino nije sposoban da obezbedi dovoljnu količinu struje za sve LED koje inače možemo povezati sa ovim čipom, u primeru smo ih koristili samo deset. Sa pet volti Arduina smo povezali VDD, ali i izvod 19 preko 10K otpornika. Različite vrednosti ovog otpornika daju i različitu jačinu osvetljenja LED-ica. Sa GND smo povezali VSS i Data Enable. Data IN ide na GPIO7, a Clock IN na GPIO6 našeg Arduina.

#define DATA 7

#define CLOCK 6

#define NUM_LEDS 14

const uint32_t mask = 0b11111111111111;

void setup(){

pinMode(DATA, OUTPUT);

pinMode(CLOCK, OUTPUT);

digitalWrite(CLOCK, HIGH);

}

void loop(){

for (char i = NUM_LEDS – 1; i >= 0; i--){

MM5450(mask >> i);

delay(300);

}

delay(15000);

for (char i = 0; i <= NUM_LEDS; i++){

MM5450(mask << i);

delay(300);

}

delay(20);

}

void MM5450(uint32_t data){

digitalWrite(DATA, 1);

digitalWrite(CLOCK, LOW);

digitalWrite(CLOCK, HIGH);

for (byte i = 0; i < NUM_LEDS; i++){

if (data & (1UL << i)) digitalWrite(DATA, HIGH);

else digitalWrite(DATA, LOW);

digitalWrite(CLOCK, LOW);

digitalWrite(CLOCK, HIGH);

}

digitalWrite(DATA, 0);

for (byte i = 0; i < 35 – NUM_LEDS; i++){

digitalWrite(CLOCK, LOW);

digitalWrite(CLOCK, HIGH);

}

}

U našem primeru uključićemo deset LED u formi „čejsera” i isto ih tako isključiti. Sam primer deo je kompleksnijeg projekta koji možete naći na internetu i koji je namenjen za uključivanje i isključivanje osvetljenja samih stepenika stepeništa. Okidač je ultrazvučni senzor o kome smo već pisali.

Ovaj čip obično se koristio u kombinaciji sa nekoliko alfanumeričkih LED dispeja, a pored toga, možemo ga koristiti za obične LED, ali i za releje. Najidealniji primer bio bi sa sedmosegmentnim LCD-om koji u ovom KOVID vremenu putuje do nas preko Urana. Kada nam konačno stigne ekran, možete očekivati ovaj integralac u novoj ulozi na stranicama SK Labsa.
